注塑模具設計須掌握基礎知識【一學就會】

注塑模具設計學習起來是比較復雜且枯燥的,想學會模具設計也并非易事，有時候很多小伙伴想學卻不知道從何時下手，下面世邦塑膠小編送福利了，帶大家從模具系統、模架結構、注塑模具設計思路等多方面學習了解注塑模具設計基礎知識，當你掌握以下基礎知識后，會對模具設計有了一個新的認識，對你在注塑模具設計行業起到作用。

一、在做模具設計進程中應注意的問題

1.壁厚應盡量均勻共同，脫模斜度要滿足大。

2.過渡部分應逐漸，圓滑過渡。

3.澆口。流道盡可能寬大，粗短，且應根據縮短冷凝進程設置澆口位置，需要時應加冷料井。

4.模具外表應光亮，粗糙度低(低0.8)

5.排氣孔，槽有需要滿足，以及時排出空氣和熔體中的氣體

6.除PET外，壁厚不要太薄，一般不得小于1mm.

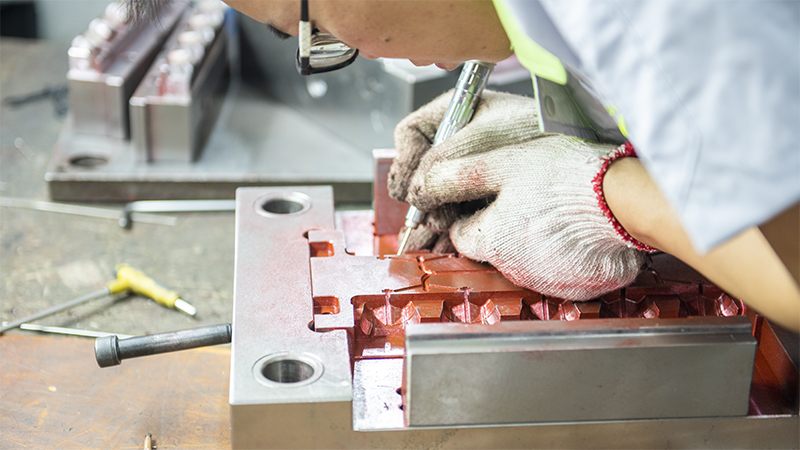

世邦模具打磨

二、模架有哪些結構?

面板→A板→B板→方鐵→導柱→頂針板→頂針固定板→底板

分型面的基本形式有哪些?

平直→歪斜→曲面→筆直→弧面

在UG中怎么相互躲藏?

ctrL+B或ctrL+shift+B

模具加工機械設備有哪些?

電腦鑼→車床→銑床→磨床→鉆床

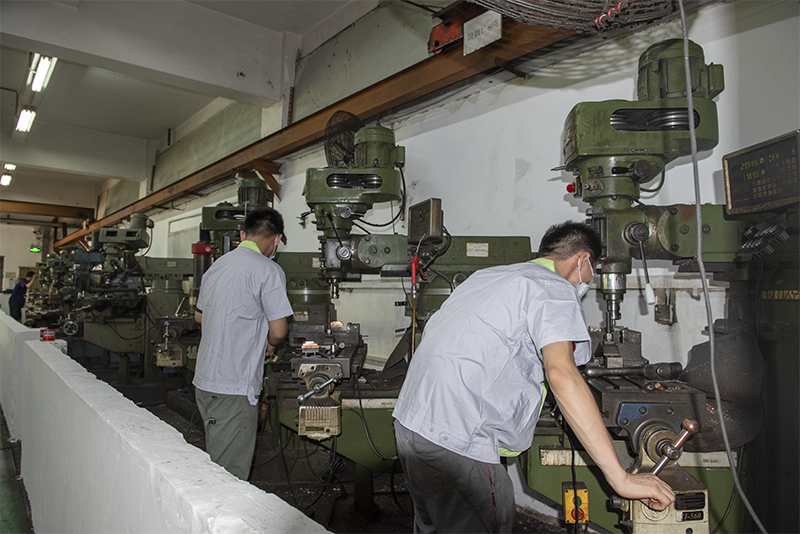

模具房

三、注塑模具設計經驗與思路分析

1.產品分析,確定模具結構。
開模方向，分模線與分模面，外形尺寸，厚度，拔模角度，倒勾及相應抽芯方式，進膠點與進膠方式，模穴數等等。
2.轉工程圖，也就是3D圖紙

用三維軟件出圖,一般建立三個視圖：di一個主視圖（后模表面投影），di二個第三個立體示意圖（外表面和內表面）。其他視圖按第三角法或di一角法擺放，剖視圖（X和Y，剖切位置線通過重要位置中心，倒勾，柱位，孔位，枕位等等），保存文件DXF格式，到CAD打開標數處理。

3.縮水圖

將上一步工程圖鏡像一次并且放大一個縮水率的倍數。（標明：MI，縮水率）
di二步：產品排位：在模具內怎樣排列
考慮因素：模具長寬方位，產品模穴數，進膠位置，間隔（強度，放什么零件放得下）
先排di一個視圖是后模側俯視圖抓主視圖，di二個視圖排前模。
